크로스벨트 자석 설치 시 고려해야 할 세 가지 사항

크로스벨트 자석을 설치하는 것은 단순히 컨베이어 위에 자석을 배치하는 것이 아닙니다. 설치는 시스템이 자재 흐름에서 부기 금속을 얼마나 잘 제거할 수 있는지에 직접적인 영향을 미칩니다. 자석 자체보다는 설치 문제로 인해 분리 성능이 저하되는 경우가 많습니다. 작은 설정 세부사항이 눈에 띄는 차이를 만들 수 있습니다.

서스펜션 높이가 올바르지 않으면 자기장이 하중에 충분히 깊숙이 도달하지 못할 수 있습니다. 자석 폭이나 위치가 컨베이어와 일치하지 않으면 금속 입자가 포착되지 않고 통과할 수 있습니다. 이러한 문제는 컨베이어 속도, 재료 깊이 또는 플랜트 레이아웃이 변경된 후에 나타나는 경우가 많습니다.

몇 가지 주요 설치 요소를 이해하면 복구 효율성을 높이고, 금속 누출을 줄이며, 시간이 지나도 시스템 작동을 더욱 일관되게 유지하는 데 도움이 됩니다.

크로스벨트 자석이란 무엇입니까?

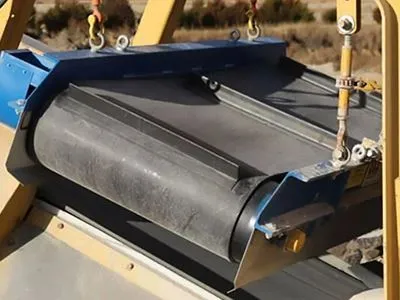

크로스벨트 자석는 오버밴드 자석이라고도 하며{0}}컨베이어 벨트 위에 설치된 자정식 자석 분리기로서 이동하는 재료 흐름에서 트램프 철 금속을 자동으로 제거합니다. 이는 재활용, 광업, 골재, 목재 가공 및 대량 자재 취급과 같은 산업에서 일반적으로 사용됩니다.

시스템은 이름이 유래된 컨베이어를 가로질러 장착됩니다.

자기 분리기 자체-청소

지금 문의 보내기

자기 분리기 자체-청소

지금 문의 보내기

일반적인 크로스벨트 자석에는 자기 블록, 자체 청소 벨트,{0}}롤러 및 지지 프레임이 포함됩니다. 재료가 아래를 통과하면 철 오염 물질이 자기장에 의해 제품 흐름 밖으로 들어 올려집니다. 그런 다음 자가 세척 벨트는 포집된 금속을 컨베이어에서 멀리 운반하고 연속 작동 중에 측면으로 배출합니다.

크로스벨트 자석은 가공 라인에서 보호 시스템으로 자주 사용됩니다. 원치 않는 금속이 다운스트림 장비에 도달하기 전에 제거함으로써 장비 손상을 줄이고 가공 중단을 방지하며 재료 품질을 향상시키는 데 도움이 됩니다.

올바른 설치가 중요한 이유

크로스벨트 자석을 올바르게 설치하면 금속 제거 이상의 영향을 미칩니다. 시스템이 컨베이어 위에 배치되는 방식은 회수 성능, 벨트 작동 및 전반적인 공정 안정성에 직접적인 영향을 미칩니다.

복구 효율성

크로스벨트 자석은 자기장이 재료 흐름과 적절하게 정렬될 때 가장 잘 작동합니다. 서스펜션 높이가 너무 높거나 위치가 중앙에서 벗어난 경우- 일부 철 금속이 포착되지 않고 통과할 수 있습니다.

아무리 강한 자석이라도 설치가 컨베이어 조건에 맞지 않으면 효율성이 떨어질 수 있습니다. 재료의 깊이도 중요합니다. 두꺼운 부담은 자기장이 제품 스트림에 얼마나 깊이 도달하는지를 줄일 수 있습니다.

컨베이어 및 벨트 성능

설치는 연속 사용 중에 컨베이어와 자체 청소 벨트가 작동하는 방식에도 영향을 미칩니다.{0}} 배출 영역이 너무 작거나 정렬이 잘못된 경우 포착된 금속이 벨트에서 제대로 제거되지 않을 수 있습니다. 시간이 지남에 따라 이로 인해 벨트가 쌓이거나 벨트가 고르지 않게 마모되거나 작동이 불안정해질 수 있습니다.

고려사항 #1: 서스펜션 높이

서스펜션 높이는 크로스벨트 자석을 설치할 때 가장 중요한 요소 중 하나입니다. 자석 자체가 충분히 강하더라도 컨베이어와의 거리가 처리 대상 물질에 적합하지 않으면 분리 성능이 급격히 떨어질 수 있습니다.

높이가 자기 도달 범위에 영향을 미치는 이유

자기장은 거리가 멀어질수록 약해진다. 크로스벨트 자석이 컨베이어보다 너무 높은 곳에 장착되면 철 오염 물질을 효과적으로 들어올릴 수 있을 만큼 자기장이 재료 부담 깊숙이 도달하지 못할 수 있습니다.

이는 수술 중 하중의 깊이가 변할 때 특히 중요합니다. 두꺼운 재료 층은 금속 조각이 자기장에 얼마나 쉽게 노출되는지를 줄일 수 있습니다. 이러한 상황에서는 실제 작업 거리는 처음 나타나는 것보다 더 큽니다.

잘못된 높이로 인해 발생하는 문제

서스펜션 높이가 너무 높으면 더 작은 금속 입자가 포착되지 않고 통과할 수 있습니다. 미세한 오염물질은 물질 흐름 내 더 깊은 곳에서 끌어내기가 더 어렵기 때문에 일반적으로 회수 효율이 먼저 떨어집니다.

자석을 너무 낮게 장착하면 다른 문제가 발생합니다. 자석 또는 자체{1}}자동 청소 벨트가 큰 재료 조각과 접촉할 수 있으며, 이로 인해 벨트가 손상되거나 불안정한 작동이 발생하거나 시스템 주변에 재료가 쌓일 수 있습니다. 클리어런스는 자기 강도만큼 중요합니다.

다양한 재료에 대한 높이 조정

재료가 다르면 설치 높이도 달라야 합니다. 하중이 얕은 경량 재료는 더 긴 서스펜션 거리로 처리할 수 있는 반면, 밀도가 높거나 무거운 재료는 자석을 컨베이어에 더 가깝게 배치해야 할 수 있습니다.

컨베이어 속도와 트램프 금속 크기도 설정에 영향을 미칩니다. 큰 금속 조각은 멀리서 포착하기 쉬운 반면, 작은 오염물질은 일반적으로 더 강한 필드와 더 짧은 작업 간격이 필요합니다.

고려 사항 #2: 자석 폭과 컨베이어 폭

올바른 서스펜션 높이가 완전한 금속 복구를 보장하지는 않습니다. 자석 폭과 컨베이어 폭 사이의 관계는 작동 중 자계에 의해 실제로 덮이는 재료 흐름의 양에도 영향을 미칩니다.

자석 너비를 컨베이어 너비에 맞추기

크로스벨트 자석은 컨베이어 폭과 자재 부담에 적절하게 일치해야 합니다. 자기 영역이 너무 좁으면 컨베이어 가장자리 근처의 금속이 효과적으로 포착될 만큼 충분한 자기력에 노출되지 않을 수 있습니다. 이 문제는 재료가 벨트 전체에 고르지 않게 분포되어 있을 때 더욱 두드러집니다.

일부 공장에서는 원래 크로스벨트 자석을 그대로 유지하면서 컨베이어를 업그레이드하거나 확장할 수 있습니다. 자석이 계속 작동 중이더라도 자석 적용 범위는 더 이상 컨베이어 조건과 일치하지 않을 수 있습니다.

더 넓은 컨베이어에는 일관된 분리 성능을 유지하기 위해 더 큰 자석이나 다른 설치 위치가 필요한 경우가 많습니다.

방전 영역 및 재료 궤적

방전 영역은 종종 간과되는 설치의 또 다른 부분입니다. 철금속이 컨베이어에서 들어올려진 후, 주요 자재 흐름에서 깨끗하게 분리될 수 있는 충분한 공간이 필요합니다.

배출 경로가 컨베이어에 너무 가깝거나 주변 구조물에 의해 막히면 포획된 금속이 제대로 배출되지 않고 벨트 위로 다시 떨어질 수 있습니다.

재료 궤적은 컨베이어 속도와 금속 크기에 따라 변경됩니다. 큰 조각은 일반적으로 더 쉽게 분리되는 반면, 작거나 가벼운 오염 물질은 자기장을 떠나기 전에 재료 흐름을 더 오랫동안 따라갈 수 있습니다.

고려 사항 #3: 컨베이어 위의 자석 위치 지정

서스펜션 높이와 자석 폭이 정확하더라도 위치 지정은 크로스벨트 자석이 컨베이어에서 철 금속을 얼마나 효율적으로 제거하는지에 여전히 영향을 미칩니다. 작은 정렬 차이는 작동 중 자기장이 재료 흐름과 상호 작용하는 방식을 변경할 수 있습니다.

중심선 위치 지정

크로스벨트 자석의 중앙 영역은 일반적으로 가장 강력하고 안정적인 자기장을 제공합니다. 이 때문에 자석은 컨베이어 중심과 주요 재료 흐름에 최대한 가깝게 정렬되어야 합니다.

자재 흐름이 벨트의 한 쪽에 집중되는 경우 실제 작동 조건에 맞게 위치를 약간 조정해야 할 수도 있습니다.

The goal is to place the strongest part of the magnetic field where the highest amount of tramp metal is expected to pass.

오프센터 설치의 효과-

크로스벨트 자석이 한쪽으로 너무 멀리 설치되면 컨베이어 전체에 걸쳐 자석 적용 범위가 고르지 않게 됩니다. 한쪽은 강한 자기 노출을 받는 반면 반대쪽은 약한 분리 성능을 경험할 수 있습니다. 이로 인해 시간이 지남에 따라 복구 결과가 일관되지 않을 수 있습니다.

더 작은 철 입자는 재료 부담을 없애기 위해 더 강한 현장 노출이 필요하기 때문에 일반적으로 먼저 영향을 받습니다. 어떤 경우에는 실제 문제가 설치 정렬일 때 운영자가 자석 강도가 떨어졌다고 가정할 수도 있습니다.

포지셔닝 및 재료 흐름 방향

재료 흐름 방향도 자석의 위치에 영향을 줍니다. 컨베이어 속도, 부담 형태 및 배출 방향은 모두 분리가 발생하기 전에 금속이 자기장을 통해 이동하는 방식에 영향을 미칩니다.

안정적인 설정을 통해 포집된 금속은 주변 구조물이나 반송 물질의 간섭 없이 주요 제품 흐름에서 깨끗하게 이동할 수 있어야 합니다.

포지셔닝은 자석이 컨베이어 위에 놓이는 위치에만 국한되지 않습니다. 또한 연속 작동 중에 전체 분리 경로가 어떻게 작동하는지에 관한 것입니다.

피해야 할 일반적인 설치 실수

적절하게 선택된 크로스벨트 자석이라도 일반적인 설치 세부 사항을 간과하면 효율성이 떨어질 수 있습니다. 많은 장기적인-성능 문제는 자석 자체보다는 컨베이어 시스템 주변의 변화와 관련되어 있습니다.

컨베이어 변경 무시

컨베이어 조건은 시간이 지남에 따라 변경되는 경우가 많습니다. 벨트 속도가 증가하거나, 컨베이어 폭이 수정되거나, 자재 부담이 이전보다 깊어질 수 있습니다. 이러한 변경 후 원래 자석 위치와 서스펜션 높이를 조정하지 않으면 회복 성능이 점차 저하될 수 있습니다.

어떤 경우에는 자석이 여전히 정상적으로 작동하지만 작동 조건은 더 이상 처음 설치했을 때와 동일하지 않습니다.

유지관리 공간 부족

유지 관리 공간은 설치 중에 때때로 무시되는 또 다른 세부 사항입니다. 크로스벨트 자석이 주변 장비나 구조적 지지대에 너무 가까이 장착되면 청소 및 검사가 더 어려워집니다.

제한된 접근은 작동 중 벨트 추적 및 배출 성능에도 영향을 미칠 수 있습니다. 유지 관리가 어려운 시스템은 일반적으로 시간이 지남에 따라 일관되게 작동하기가 더 어려워집니다.

고르지 못한 자재 부담

재료 부담이 고르지 않으면 컨베이어 전체에서 분리 일관성이 저하될 수 있습니다. 대부분의 재료가 벨트의 한쪽 면을 통해 흐를 때 자기장은 전체 작업 영역에 걸쳐 고르게 사용되지 않을 수 있습니다. 이는 특히 더 작은 철 입자가 재료 흐름에 혼합되는 경우 오염 물질 누락 및 불안정한 회수 결과로 이어질 수 있습니다.

크로스벨트 자석 설치 체크리스트

작동을 시작하기 전에 크로스벨트 자석이 컨베이어 및 재료 조건에 적절하게 일치하는지 확인하기 위해 몇 가지 주요 설치 지점을 검토하는 것이 도움이 됩니다. 설치 중 약간의 조정만으로-장기적인 분리 성능을 향상시키고 나중에 작동 문제를 줄일 수 있습니다.

다양한 산업 분야의 크로스벨트 자석 적용

크로스벨트 자석은 많은 산업 분야에서 사용되지만 설치 조건이 항상 동일하지는 않습니다. 자재 유형, 컨베이어 속도 및 적재 깊이는 모두 시스템이 컨베이어 위에 배치되는 방식에 영향을 미칠 수 있습니다.

재활용 및 스크랩 처리

재활용 공장에서는 자재 흐름이 고르지 않고 예측할 수 없는 경우가 많습니다. 철 오염물질은 작은 금속 조각부터 큰 스크랩 조각까지 다양할 수 있습니다. 이러한 환경에서 크로스벨트 자석은 일반적으로 혼합 재료 흐름을 일관되게 처리하기 위해 유연한 위치 지정과 충분한 배출 공간이 필요합니다.

채굴 및 골재

채광 및 골재 작업에는 일반적으로 무거운 자재와 더 깊은 부담 깊이가 포함됩니다. 이러한 조건에서는 자기장이 더 두꺼운 재료 층을 통과해야 하기 때문에 서스펜션 높이가 특히 중요합니다. 먼지, 진동 및 지속적인 작동 역시 전체 설치 설정에 있어 더 높은 요구 사항을 제시합니다.

목재 및 바이오매스 가공

목재 칩, 바이오매스 및 이와 유사한 경량 물질은 종종 더 높은 컨베이어 속도로 이동합니다. 부담은 가벼워질 수 있지만 자석 위치가 적절하게 조정되지 않으면 더 작은 철 오염 물질을 포착하기 어려울 수 있습니다. 안정적인 설치는 재료 흐름을 방해하지 않고 일관된 분리 성능을 유지하는 데 도움이 됩니다.

결론

크로스벨트 자석을 올바르게 설치하는 것은 장비를 컨베이어 위에 장착하는 것만이 아닙니다. 서스펜션 높이, 자석 너비 및 위치는 모두 작동 중 철 오염 물질이 얼마나 효율적으로 제거되는지에 영향을 미칩니다. 작은 설치 차이로 인해 시간이 지남에 따라 복구 성능이 눈에 띄게 변할 수 있습니다.

최상의 설정은 컨베이어 크기, 적재 깊이, 자재 흐름 및 작동 환경을 포함한 실제 작업 조건에 따라 달라집니다. 한 응용 분야에서 잘 작동하는 시스템은 다른 프로세스 라인에서 조정이 필요할 수 있습니다.그레이트 마그테크다양한 컨베이어 및 재료 조건에 맞게 재활용, 광업, 골재 및 벌크 재료 처리와 같은 산업에 다양한 크로스벨트 자석 솔루션을 제공합니다.
