자기 인코더란 무엇입니까?
자기 인코더는 샤프트와 같은 움직이는 물체의 위치, 속도 또는 회전 방향을 정확하게 측정하는 데 사용되는 견고한 장치입니다. 자기장을 활용하여 자기 구성 요소와 자기장의 정확한 변화를 감지하여 디지털 출력 신호를 생성하는 센서로 구성된 시스템을 통해 작동합니다. 이러한 다목적 장치는 절대 또는 증분 위치 데이터를 제공할 수 있으므로 -다양한 산업 분야의 중요한 모션 제어 및 추적 애플리케이션을 위한 유지 관리가 적은 솔루션이 됩니다.
지금 문의 보내기
듀얼-채널 자기 인코더
맞춤형 자기 인코더 OEM
모델: MU128-15-29-1.1
캐리어 재질: SUS430
지금 문의 보내기
자기 인코더 제조업체 중국
모델: MU128-38-56-1.1
캐리어 재질: SUS430
지금 문의 보내기
자기 인코더 공급 업체 중국
모델: MU150-18-34-1.1
캐리어 재질: SUS430
지금 문의 보내기

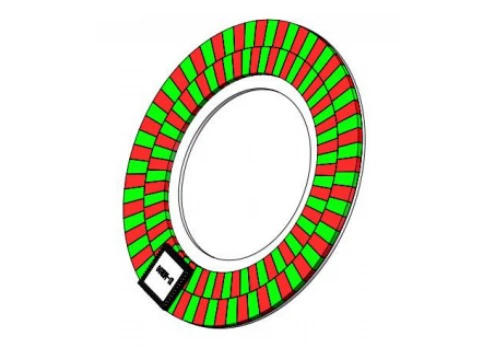

자기 링 인코더
모델: MU150-23-35-2
캐리어 재질: SUS430
지금 문의 보내기
자기 인코더 디스크
모델: MU150-20-33-2
캐리어 재질: SUS430
지금 문의 보내기
인코더용 자석
모델: MU150-47.4-64-1.1
캐리어 재질: SUS430
지금 문의 보내기
자기 인코더
모델: SMD25-44.5-1.4
캐리어 재질: SUS430
지금 문의 보내기
인코더 자석
모델: MU200-31.5-49-2
캐리어 재질: SUS430
지금 문의 보내기
표시된 제품에 원하는 제품 모델이 없는 경우,저희에게 연락주세요.
인코더 자석 기술 사양
|
MU128-15-29-1.1
|
MU128-38-56-1.1
|
MU150-18-34-1.1
|
MU150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| 코드명 | 매개변수 | 비고 | 차원 | 차원 | 차원 | 차원 | 용인 | 단위 |
| 제품의 물리적 크기 | ||||||||
| A1 | 칩 센터의 방사형 위치 | 축으로부터의 거리 | 11.24 | 24.28 | 13.48 | 14.75 | mm | |
| A2 | 에어 갭 감지 | 자석 표면과 칩 표면 사이의 간격 | 0.3 | 0.3 | 0.4 | 0.4 | mm | |
| a3 | 총 높이 | 제품 | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | mm |
| B1 | 버니어 트랙 직경 | 버니어 트랙의 감지 직경을 나타냅니다. | 18.88 | 44.95 | 23.36 | 25.9 | mm | |
| B2 | 메인 트랙 직경 | 메인 트랙의 감지 직경을 나타냅니다. | 26.08 | 52.15 | 30.56 | 33.1 | mm | |
| B3 | 자석 외경 | 29 | 55.5 | 34 | 35 | ±0.2 | mm | |
| B4 | 자석 내경 | 16 | 41.2 | 20.4 | 24 | ±0.2 | mm | |
| B5 | 구멍 직경 | 담체 | 15 | 35 | 18 | 23 | ±0.05 | mm |
| B6 | 지름 | 담체 | 29 | 56 | 34 | 35 | mm | |
| M1 | 버니어 트랙 폴 폭 | 버니어 트랙의 감지 직경 위치에서 | 0.96 | 1.12 | 1.18 | 1.31 | mm | |
| M2 | 메인 트랙 폴 폭 | 메인 트랙의 감지 직경 위치에서 | 1.28 | 1.28 | 1.5 | 1.62 | mm | |
| 자성 재료 특성 | ||||||||
| HC | 보자력 |
온도 20도 |
170 | 170 | 170 | 170 | kA/m | |
| 브르 | 표면 자기장 |
온도 20도 |
20 | 20 | 25 | 20 | mT | |
| T | 작동 온도 | -35도 -130도 | -35도 -130도 | -35도 -120도 | -35도 -120도 | 도 | ||
| 앰프 | 자기장 진폭 | 에어 갭 0.4mm | 3 | 3 | 3 | 3 | mT | |
자기 인코더의 매개변수에 대한 자세한 내용은 다음을 참조하십시오.저희에게 연락주세요.
지금 문의 보내기
자기 인코더 데이터 감지
지금 문의 보내기
인코더 자석의 구조 및 구성요소
엔코더용 자석의 구조를 이해하면 기계나 프로젝트에 적합한 유형을 선택하는 데 도움이 될 수 있습니다. 자기 인코더는 자석, 센서 및 지원 구성 요소의 조합을 사용하여 움직임을 정확하게 측정합니다.
자석
자석은 센서와 상호작용하는 핵심 부품입니다. 디자인에 따라 링- 모양의 자석, 디스크 자석 또는 선형 자기 스트립을 찾을 수 있습니다. 이 자석은 샤프트나 물체가 움직일 때 변화하는 자기장을 생성하여 인코더가 위치와 속도를 감지할 수 있도록 합니다.
센서
센서는 자기장의 변화를 읽습니다. 인코더를 설치하거나 유지 관리할 때 센서가 자석과 어떻게 정렬되는지 아는 것이 중요합니다. 올바르게 정렬하면 정확한 판독이 보장되고 동작 감지 오류가 방지됩니다.
하우징 및 지지 부품
하우징은 먼지, 습기, 진동으로부터 내부의 민감한 부품을 보호합니다. 작동 중 자석과 센서의 안정성을 유지하는 베어링과 장착 구성 요소도 고려해야 합니다. 잘 만들어진-구조는 시간이 지나도 내구성과 안정적인 성능을 보장합니다.
지금 문의 보내기
자기 인코더의 작동 방식
자기 인코더는 움직임으로 인한 자기장의 변화를 감지하여 작동합니다. 코어에는 자석이 회전축이나 움직이는 부품에 부착되어 있습니다. 이 부품이 움직이면 주변의 자기장이 변합니다. 일반적으로 홀-효과 센서 또는 자기 저항 센서인 센서는 이러한 변화를 감지하여 전기 신호로 변환합니다.
이 신호는 움직이는 부분의 위치나 속도를 나타냅니다. 회전식 인코더에서는 센서가 샤프트의 회전 각도를 추적하는 반면, 선형 인코더에서는 직선 움직임을 추적합니다-. 그런 다음 엔코더의 전자 장치는 이 자기 정보를 디지털 또는 아날로그 출력으로 변환하여 기계가 물체가 얼마나 멀리 또는 얼마나 빨리 움직였는지 정확히 알 수 있도록 합니다.
자기 인코더의 정확도는 자석의 강도와 배열, 센서의 정밀도, 전자 장치의 품질에 따라 달라집니다. 자기장은 먼지, 오물 또는 오일의 영향을 받지 않으므로 자기 인코더는 열악한 산업 환경에서도 안정적으로 작동할 수 있습니다.
지금 문의 보내기
자기 인코더와 광학 인코더
| 비교 | 자기 인코더 | 광학 인코더 |
| 작동 원리 | 일반적으로 자기 링/디스크 및 홀 센서를 사용하여 자기장 변화를 통해 위치 또는 회전을 감지합니다. | 광디스크와 광검출기를 사용하여 빛의 방해에 따라 펄스를 생성합니다. |
| 내구성 / 내환경성 | 먼지, 오일, 진동 및 온도 변화에 강합니다. 열악한 환경에 적합 | 먼지, 기름, 진동에 민감합니다. 깨끗한 환경이 필요합니다 |
| 정확도 및 해상도 | 최대 17-20비트의 고해상도; 다-회전 절대 인코더는 정확한 위치 피드백을 제공합니다. | 정밀도는 매우 높지만 산업 먼지나 빛의 간섭으로 인해 품질이 저하될 수 있습니다. |
| 비용 및 유지 관리 | 간단한 구조, 낮은 유지 관리, 긴 수명, 장기간 산업 용도에 적합- | 비용이 많이 들고 정기적인 청소와 유지 관리가 필요함 |
| 일반적인 응용 분야 | 로봇 공학, 컨베이어 시스템, CNC 기계, EV 모터, 산업 자동화 | 깨끗한 환경에서의 정밀 기기, 실험실 장비 및 고정밀 측정- |
| 장점과 단점 요약 | 내구성이 뛰어나고 유지 관리가 적으며 맞춤 설정 가능, 다-회전 고해상도 | 매우 정확하고 깨끗한 환경에 가장 적합하며 비용과 유지 관리가 더 높습니다. |
지금 문의 보내기
자기 링 인코더의 장점
높은 내구성
이 인코더는 광학 부품 대신 자기장을 사용하기 때문에 먼지, 기름, 습기에 강합니다. 이러한 설계를 통해 최소한의 유지 관리만으로 열악한 산업 환경에서 효과적으로 작동할 수 있습니다.
정확한 위치 피드백
자기 링은 정밀한 회전 감지 기능을 제공합니다. 소형 기계에서도 샤프트 위치를 일관된 정확도로 추적할 수 있어 원활한 작동이 보장됩니다.
긴 수명
움직이는 부품의 마모가 최소화된 자기 링 인코더는 다른 많은 유형보다 수명이 더 긴 경향이 있습니다. 유지 관리 및 교체 필요성이 줄어들어 가동 중지 시간과 비용이 최소화됩니다.
유연한 설치
자기 링 엔코더는 성능 저하 없이 좁은 공간이나 다양한 유형의 샤프트에 설치할 수 있으므로 다양한 응용 분야에 다용도로 사용할 수 있습니다.
지금 문의 보내기
우리의 생산 설비
지금 문의 보내기
자기 인코더의 산업 응용
로봇공학 및 자동화
로봇 팔과 자동화된 조립 라인에서 자기 인코더는 정확한 위치와 회전 피드백을 제공합니다. 이는 먼지, 기름 또는 진동이 있는 환경에서도 부드럽고 안정적인 움직임을 보장합니다.
모터 제어
산업 기계의 전기 모터는 자기 인코더를 사용하여 속도와 샤프트 위치를 모니터링합니다. 이를 통해 모션을 정밀하게 제어할 수 있으며 모든 크기의 모터에서 일관된 성능을 유지하는 데 도움이 됩니다.
CNC 기계 및 제조 장비
자기 인코더는 CNC 기계에 통합되어 선형 및 회전 운동을 추적합니다. 정확하고 반복 가능한 측정을 제공하는 능력은 가공 정밀도와 전반적인 생산 품질을 향상시킵니다.
컨베이어 및 자재 취급
인코더는 컨베이어 벨트, 리프트, 자동 보관 시스템의 움직임을 제어하는 데 도움이 됩니다. 이는 운송 중에 자재의 정확한 속도, 정렬 및 위치를 유지하기 위해 실시간-피드백을 제공합니다.
의료 및 실험실 장비
고해상도 자기 인코더는{0}}진단 기계, 펌프, 실험실 자동화 장치에 사용됩니다. 신뢰성과 정확성은 민감한 환경에서도 정밀한 작동을 보장합니다.
지금 문의 보내기
맞춤형 자기 인코더 솔루션
맞춤형 디자인
인코더는 고유한 샤프트 크기, 장착 구성 또는 환경 조건에 맞게 설계될 수 있습니다. 이러한 유연성은 특수 기계 및 복잡한 시스템과의 호환성을 보장합니다.
인코더-특정 자화
특수 자화 프로세스는 엔코더 시스템에 맞게 조정되어 넓은 온도 범위 및 진동과 같은 까다로운 조건에서도 신호 안정성과 일관성을 보장합니다.
조정 가능한 해상도 및 피드백
맞춤형 솔루션은 다양한 수준의 해상도 또는 출력 신호를 제공할 수 있습니다. 이를 통해 기계는 다양한 산업 응용 분야에 필요한 원하는 정확도와 제어를 달성할 수 있습니다.
기존 시스템과의 통합
자기 인코더는 기존 전자 장치 및 제어 시스템과 원활하게 작동하도록 맞춤 설정할 수 있습니다. 이렇게 하면 추가 수정의 필요성이 줄어들고 설치가 단순화됩니다.
내구성 및 환경 고려 사항
맞춤형 인코더는 먼지, 습기, 진동에 대한 노출 등 열악한 환경에 맞게 최적화될 수 있습니다. 장기적인 신뢰성을 보장하기 위해 재료와 보호 하우징이 선택되었습니다.-
지금 문의 보내기
사출 성형 자석의 공정
사출-자석 생산에는 안정적인 성능과 일관된 품질을 보장하기 위한 몇 가지 정밀한 단계가 포함됩니다. 자성 분말과 폴리머 바인더의 칭량으로 시작하여 재료 간의 결합을 향상시키는 커플링 처리가 이어집니다. 그런 다음 화합물을 혼합하고 균일한 특성을 갖는 펠렛으로 압출하여 사출 성형할 준비가 됩니다.
사출 성형 중에 재료가 녹아 정밀 금형에 주입되어 자기 인코더 시스템에 사용되는 복잡한 자기 부품을 형성합니다. 성형 후 자석은 자화를 거쳐 N극과 S극을 정의하여 정확하고 안정적인 신호 생성을 보장합니다. 마지막으로 각 자석을 검사, 포장 및 배송하여 완벽하게 제어되는 자석 제조 공정을 완료합니다.
이러한 고급 프로세스 덕분에 당사의 자기 인코더 자석은 우수한 치수 안정성, 내부식성 및 장기 신뢰성을 갖추고 있어 고성능 인코더 애플리케이션에 이상적입니다.- 당사의 정밀 제조가 모든 엔코더 구성 요소의 정확성을 보장하는 방법에 대해 자세히 알아보세요.
지금 문의 보내기
당사 자기 인코더를 선택하는 이유
높은 정밀도와 정확도
각 인코더는 일관된 위치 및 회전 피드백을 제공하도록 설계되었습니다. 정밀한 감지를 통해 모터, 로봇, 자동화 시스템의 원활한 작동이 보장됩니다.
내구성과 신뢰성
고품질 자석, 센서, 보호 하우징으로 제작된{0}} 이 인코더는 먼지, 습기, 진동에 강합니다. 이러한 내구성으로 인해 유지 관리 필요성이 줄어들고 제품 수명이 연장됩니다.
다양한 솔루션
당사는 회전형, 선형, 절대형, 증분형을 포함한 다양한 형식의 자기 인코더를 제공합니다. 이러한 다양성을 통해 성능 저하 없이 다양한 기계 및 시스템에 통합할 수 있습니다.
사용자 정의 옵션
고객은 특정 샤프트 크기, 출력 신호 또는 환경 보호 요구 사항과 같은 고유한 요구 사항을 충족하는 맞춤형 솔루션을 요청할 수 있습니다. 이러한 유연성 덕분에 인코더는 어떤 설정에도 완벽하게 들어맞습니다.
지금 문의 보내기
자기 인코더에 대해 자주 묻는 질문
프로젝트에 적합한 자기 인코더를 선택하는 방법은 무엇입니까?
-
올바른 인코더를 선택하는 것은 필요한 분해능, 회전 속도, 샤프트 크기 및 환경 조건과 같은 요소에 따라 달라집니다.
자기 인코더는 극한의 온도에서도 작동할 수 있습니까?
-
예, 많은 인코더는 넓은 온도 범위에서 작동하도록 설계되었습니다. 그러나 제한 사항을 결정하고 잠재적인 성능 문제나 구성 요소 손상을 방지하려면 제조업체의 사양을 참조하는 것이 중요합니다.
자기 인코더는 모든 유형의 모터와 호환됩니까?
-
자기 인코더는 대부분의 모터에 통합될 수 있지만 신호 유형, 장착 스타일 및 샤프트 정렬은 모터 구성과 일치해야 합니다. 올바른 조합을 선택하면 정확한 판독이 보장됩니다.
자기 엔코더가 손상되면 수리할 수 있나요?
-
센서의 정렬 불량이나 먼지와 같은 사소한 문제는 일반적으로 수정될 수 있습니다. 자석이나 전자 장치가 심각하게 손상된 경우 안정적인 성능을 보장하기 위해 교체를 권장합니다.
