자석, 자석 분리기, 모터, 스피커 또는 자석 조립품을 사용하여 작업하는 경우 도면, 테스트 보고서 또는 제품 사양에서 가우스 값을 자주 볼 수 있습니다. 자석 제조업체 및 QC 팀의 경우 가우스 미터는 생산 후 제품이 배송되기 전에 표면 자기장 또는 자속 밀도를 확인하는 데 사용되는 일반적인 도구입니다.
그러나 가우스 판독이 항상 이해하기 쉬운 것은 아닙니다.
가우스 미터가 실제로 무엇을 측정하는지, 프로브가 자기장을 어떻게 읽는지, 프로브 위치나 거리가 변경되면 숫자가 왜 변경되는지 궁금할 것입니다. 이 기사에서는 가우스 미터가 무엇인지, 작동 방식 및 일반적으로 사용되는 위치에 대해 설명합니다.
가우스 미터란 무엇입니까?
가우스 미터자기장의 세기나 자속밀도를 측정하는데 사용되는 기구이다. 가우스미터(Gaussmeter) 또는 자기장 측정기(Magnetic Field Meter)라고도 합니다.
가우스 미터를 사용하여 자석, 자성체, 자성 분리기, 모터, 스피커, 코일 및 잔류 자성이 있는 부품을 확인할 수 있습니다. 생산 또는 검사 작업 시 특정 테스트 지점의 자기장 값을 읽는 데 도움이 됩니다.
판독값은 미터 설정 및 모델에 따라 일반적으로 Gauss, millitesla 또는 Tesla로 표시됩니다.
TM-801EXP 자기 테스터 Tesla
지금 문의 보내기
WT103 가우스 미터 자기 검출기
지금 문의 보내기
가우스 미터는 어떻게 작동합니까?
가우스 미터는 센서 프로브를 통해 자기장 강도를 측정합니다. 프로브를 자기장에 놓으면 작은 전압이 생성됩니다. 미터는 이 신호를 읽고 이를 일반적으로 Gauss, millitesla 또는 Tesla로 표시되는 필드 값으로 변환합니다.
이것이 바로 테스트 포인트가 중요한 이유입니다. 동일한 자석을 가로질러 프로브를 이동하면 판독값이 변경될 수 있습니다.
홀 프로브 및 자기장 감지
대부분의 가우스 미터는 홀 프로브를 사용합니다. 홀 프로브는 배치된 지점에서 자기장을 감지하여 디스플레이 장치에 신호를 보냅니다.
프로브 방향, 위치, 자기 표면과의 거리가 모두 판독값에 영향을 미칠 수 있으므로 측정 중에 프로브를 조심스럽게 배치해야 합니다.
가우스 미터 vs 테슬라 미터 vs 자력계
| 목 | 가우스 미터 | 테슬라 미터 | 자력계 |
|---|---|---|---|
| 메인 디스플레이 유닛 | 보통 가우스 | 보통 테슬라나 밀리테슬라 | 악기에 따라 다름 |
| 일반적인 사용 | 자석, 자력선별기, 잔류자기 확인 | 더 강하거나 더 넓은-범위의 자기장 측정 | 일반 자기장 측정 |
| 사용자 유형 | 공장 QC, 자석 공급업체, 장비 사용자 | 실험실, 엔지니어, 산업 테스트 사용자 | 연구, 항해, 지구물리학, 검사 또는 산업용 |
| 읽기 스타일 | 자석 제품 검사에서 더 일반적임 | SI 단위가 필요할 때 더 일반적임 | 단순할 수도 있고 고도로 기술적일 수도 있음 |
| 실질적인 차이 | 많은 자석 구매자가 이해하기 더 쉽습니다. | Tesla 또는 mT 값이 필요할 때 더 좋습니다. | 하나의 고정된 제품 유형이 아닌 더 넓은 용어 |
가우스 미터와 Tesla 미터는 하드웨어가 매우 유사할 수 있습니다. 주요 차이점은 디스플레이 단위와 측정 범위인 경우가 많습니다. 자력계는 더 넓은 이름입니다.
가우스 미터는 무엇을 측정합니까?
가우스 미터는 일상적으로 사용되는 자기장 강도라고도 불리는 자속 밀도를 측정합니다. 당기는 힘, 유지력 또는 자석의 전체 품질을 직접 측정하지는 않습니다. 프로브가 배치된 지점의 자기장 값만 알려줍니다.
가우스, 밀리테슬라, 테슬라
가우스, 밀리테슬라, 테슬라는 자기장 판독에 사용되는 일반적인 단위입니다. 많은디지털 가우스 미터따라야 하는 보고서나 표준에 따라 이러한 단위 간에 전환할 수 있습니다.
DC 자기장
DC 자기장은 안정적인 자기장입니다. 영구 자석, 자기 분리기, 자기 척 또는 잔류 자성이 있는 부품에서 측정할 수 있습니다.
AC 자기장
AC 자기장은 시간에 따라 변합니다. 코일, 모터 또는 전자기 장치 주변에 나타날 수 있습니다. 모든 가우스 미터가 AC 필드를 측정할 수 있는 것은 아니므로 먼저 미터 기능을 확인해야 합니다.
자극성
일부 가우스 미터는 자기 극성을 나타낼 수도 있습니다. 이는 테스트 영역이 북극 또는 남극에 더 가까운지 식별하는 데 도움이 됩니다.
가우스 미터의 주요 부품
가우스 미터는 단순한 디스플레이 화면이 아닙니다. 일반적으로 프로브, 디스플레이 장치 및 기기를 연결하고 전원을 공급하는 데 필요한 부품이 포함됩니다.
프로브 또는 센서
센서라고도 불리는 프로브는 자기장을 감지하는 부품입니다. 일반적으로 작고 민감합니다. 일부 프로브는 표면 측정용으로 제작되는 반면, 일부 프로브는 좁은 간격이나 특수 테스트 영역용으로 만들어졌습니다.
디스플레이 유닛
디스플레이 장치는 프로브로부터 신호를 수신하고 판독값을 표시합니다. 모델에 따라 가우스, 밀리테슬라, 테슬라, 극성, 피크 값 또는 홀드 값이 표시될 수 있습니다.
케이블 및 전원 공급 장치
많은 가우스 미터는 케이블을 사용하여 프로브를 미터 본체에 연결합니다. 기기는 배터리, 어댑터 또는 USB 전원을 통해 전원을 공급받을 수 있습니다. 이러한 세부 사항은 모델 및 작업 설정에 따라 다릅니다.
가우스 미터의 일반적인 용도
가우스 미터는 육안 확인이나 간단한 합격/불합격 판정 대신 자기장 판독이 필요할 때 사용됩니다. 자석 생산, 장비 검사, 품질 관리 및 유지 관리 작업에서 볼 수 있습니다.
영구자석 측정
가우스 미터를 사용하여 생산 후 또는 조립 전에 영구 자석을 확인할 수 있습니다. 표면 자기장 확인, 극 영역 확인 및 일괄 비교에 자주 사용됩니다.
자기 분리기 확인

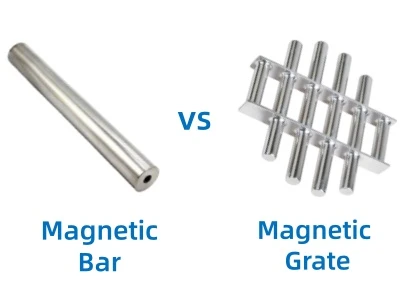

자력선별기의 경우 자성바의 표면장을 확인하기 위해 가우스미터를 사용하며,자기 격자, 서랍 자석, 마그네틱 척및 기타 자기 분리 부품. 이는 자기 영역이 예상 검사 지점과 일치하는지 확인하는 데 도움이 됩니다.
모터 및 스피커 테스트
모터, 스피커 및 코일은 모두 서로 다른 방식으로 자기장을 사용합니다. 가우스미터는 검사, 수리, 제품 테스트 시 부품 주변의 자기장을 확인해야 할 때 사용할 수 있습니다.
잔류자기 측정
기계 가공, 용접, 연삭 또는 자기 제거 후에도 일부 금속 부품에는 여전히 잔류 자성이 남아 있을 수 있습니다. 가우스 미터는 표면에 자기장이 남아 있는지 확인하는 데 도움이 됩니다.
자성 재료 검사
자석 공급업체, OEM 공장 및 QC 팀은 입고 자재 점검 또는 최종 검사에 가우스 미터를 사용할 수 있습니다. 판독값은 유용하지만 자성 재료의 품질을 판단하는 유일한 방법으로 취급되어서는 안 됩니다.
가우스 미터를 올바르게 사용하는 방법

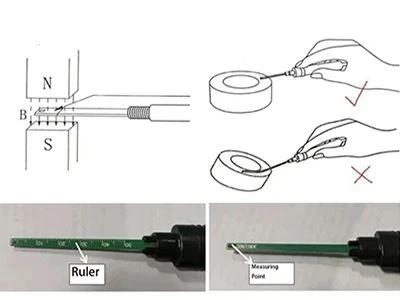

테스트 방법을 일관되게 유지하면 가우스 미터를 사용하는 것이 더 쉽습니다. 프로브 위치, 각도 또는 거리가 변경되면 판독값이 변경될 수 있습니다.
● 미터 준비:가우스 미터를 켜고 영점 설정이나 교정이 필요한지 확인하십시오. 확인해야 하는 필드에 따라 Gauss, millitesla, Tesla, AC 또는 DC와 같은 올바른 단위 또는 모드를 선택하십시오.
● 프로브를 올바르게 배치하십시오.프로브를 흔들리지 않게 잡고 정확한 감지면을 테스트 지점 근처에 놓습니다. 표면 자기장 테스트의 경우 필요한 경우 프로브를 편평하게 유지하고 측정 영역과 정렬하십시오.
● 프로브를 가만히 유지하십시오:읽는 동안 프로브를 밀거나 기울이지 마십시오. 거리나 각도를 조금만 변경해도 값이 변경될 수 있습니다.
● 안정적인 판독을 기다립니다.값이 안정되면 디스플레이를 읽으십시오. 프로브를 움직일 때 숫자가 변경되면 검사 방법에 따라 가장 높은 또는 목표{1}} 위치 값을 기록합니다.
● 테스트 포인트를 기록하십시오:판독값, 단위, 프로브 위치 및 테스트 위치를 기록합니다. 나중에 자석이나 자력선별기, 잔류자기를 비교할 때 유용합니다.
가우스 미터 판독값에 영향을 미치는 것은 무엇입니까?
가우스 미터 판독값은 테스트 방법이 동일한 경우에만 쉽게 비교할 수 있습니다. 두 사람이 동일한 자석을 테스트하지만 다른 프로브 위치나 각도를 사용하는 경우 값이 일치하지 않을 수 있습니다.
프로브 위치
자석은 전체 표면에 걸쳐 동일한 가우스 값을 갖지 않습니다. 중앙, 가장자리, 모서리, 극 영역 및 연결 영역은 서로 다른 판독값을 표시할 수 있습니다. 자석 또는 자석 분리기 배치를 점검할 때 매번 동일한 테스트 지점을 표시하십시오.
측정 거리
프로브가 항상 표면에 완벽하게 안착되는 것은 아닙니다. 페인트, 코팅, 먼지, 라벨, 슬리브 또는 작은 손 틈으로 인해 판독값이 낮아질 수 있습니다. 테스트할 때 흔히 발생하는 현상입니다.자기 막대또는 완료자기 조립체.
프로브 각도
기울어진 프로브는 평면 프로브와 다른 값을 제공할 수 있습니다. 표면 자기장을 확인하는 경우 매번 감지면을 같은 방향으로 유지하십시오.
구경 측정
제로 드리프트, 배터리 부족, 오래된 교정 또는 근처의 강한 자석으로 인해 판독값이 불안정해질 수 있습니다. 값이 이상하게 보일 경우 자성 부품에서 멀리 떨어져 측정기를 재설정한 후 다시 테스트해 보세요.
올바른 가우스 미터를 선택하는 방법
가우스 미터를 선택하기 전에 테스트해야 할 것부터 시작하십시오. 자석 표면, 자석 분리기, 모터, 코일 및 잔류 자기 검사에는 동일한 범위나 프로브 유형이 필요하지 않을 수 있습니다.
먼저 측정 범위를 확인하십시오. 자기장이 강한 경우 미터는 더 높은 가우스 또는 테슬라 범위를 지원해야 합니다. 영구 자석과 전자기 장치를 모두 테스트해야 하는 경우 미터가 DC, AC 또는 둘 다를 지원하는지 확인하십시오.
프로브도 중요합니다. 얇은 프로브는 좁은 간격에 유용할 수 있는 반면, 표준 프로브는 표면 검사에 충분할 수 있습니다. 또한 분해능, 정확도, 극성 표시, 데이터 출력, 전원 공급 장치 및 일상 점검 중에 미터를 쉽게 잡을 수 있는지 여부도 살펴봐야 합니다.
결론
가우스미터는 작은 도구이지만 화면에 나오는 숫자만 보면 오해하기 쉽습니다. 테스트 지점이 변경되면 동일한 자석이 다른 값을 표시할 수 있으므로 판독값은 항상 명확한 측정 방법에 연결되어야 합니다.
생산, 검사, 유지보수 작업의 경우 단일한 높은 가치를 추구하는 것보다 일관성이 더 중요합니다. 테스트 위치, 프로브 방향 및 기록 방법이 명확하면 가우스 판독값이 비교에 훨씬 더 유용해집니다.
FAQ
질문: 제가 읽은 내용이 공급업체의 보고서와 다른 이유는 무엇입니까?
A: 테스트 지점, 프로브 유형, 거리, 단위 및 측정 방법이 다를 수 있습니다. 값이 표면, 중심, 극 영역 또는 고정 거리에서 측정되었는지 물어보십시오.
Q: 가우스 미터로 자석에 결함이 있는지 알 수 있나요?
A: 비정상적인 자기장 값을 찾는 데 도움이 될 수 있지만 이것이 유일한 검사 방법이 되어서는 안 됩니다. 크기, 코팅, 인장력, 외관 및 적용 테스트도 중요할 수 있습니다.
Q: 가우스 미터는 조립 전에 자석 극성을 확인할 수 있습니까?
답: 그렇습니다. 미터가 극성 표시를 지원하는 경우 조립 또는 설치 전에 북극 및 남극 방향을 확인하는 데 도움이 될 수 있습니다.
Q: 가우스 미터를 매우 작은 자석에 사용할 수 있습니까?
A: 그렇습니다. 하지만 프로브 크기가 중요합니다. 자석이 매우 작은 경우 큰 프로브는 더 넓은 영역에 걸쳐 자기장을 평균화하여 덜 유용한 판독값을 제공할 수 있습니다.
Q: 표면 가우스는 자석 품질 관리에 충분합니까?
답변: 항상 그런 것은 아닙니다. 표면 가우스는 유용하지만 일부 프로젝트에는 크기 확인, 코팅 확인, 인장력 테스트 또는 애플리케이션 테스트도 필요합니다.
