사용 시나리오NdFeB 영구자석크게 흡착, 반발, 유도, 전자기 변환 등으로 구분됩니다. 다양한 응용 분야에서는 자기장에 대한 요구 사항도 다릅니다.
3C 제품은 공간구조가 최소화되어 높은 흡착력을 요구합니다. 공간 구조상 자석의 크기가 커지는 것을 허용하지 않으므로 자기 회로 설계를 통해 자기장의 강도를 높여야 합니다.
자기장 유도가 필요한 상황에서는 지나치게 발산하는 자력선으로 인해 홀 요소가 우연히 접촉하게 되며 자기장 범위는 자기 회로 설계를 통해 제어되어야 합니다.
자석의 한 면은 높은 흡착 강도가 필요하고 다른 면은 자기장으로부터 차폐되어야 하는 경우 차폐 면의 자기장 강도가 너무 높으면 전자 부품의 사용에 영향을 미칩니다. 이 문제 역시 자기회로 설계를 통해 해결되어야 한다.
정확한 포지셔닝 효과가 필요한 곳, 균일한 자기장이 필요한 곳 등.
위의 모든 상황에서 단일 자석을 사용하여 사용 요구 사항을 달성하기 어렵고 희토류 가격이 높을 경우 자석의 용량과 용량이 제품 비용과 가격에 심각한 영향을 미칩니다. 따라서 흡착 조건이나 정상적인 사용 조건을 충족할 수 있습니다. , 다양한 사용 시나리오에 맞게 자석의 자기 회로 구조를 수정하는 동시에 자석의 양을 줄여 비용을 절감합니다.
일반적인 자기 회로는 크게 HALBACH ARRAY, 다극 자기 회로, 집속 자기 회로, 자기 전도성 재료 추가, 유연한 전송, 단면 자석, 자기 응축 구조 등으로 구분됩니다. 하나씩 소개하겠습니다.

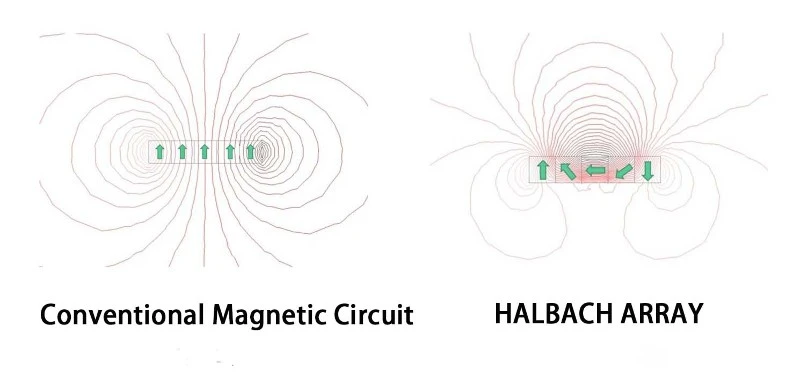

HALBACH 어레이 Halbach 어레이
이는 최소한의 자석을 사용하여 가장 강한 자기장을 생성하는 것을 목표로 하는 이상적인 공학적 구조입니다. Halbach 어레이의 특수 자기 회로 구조로 인해 자기장 루프의 대부분은 자기 장치 내부에서 순환할 수 있으므로 자속 누출을 줄이고 자기 집중을 달성하며 비 작업 영역에서 자체 차폐 효과를 얻을 수 있습니다. 최적화된 환형 Halbach 자기 회로 설계는 Halbach 어레이가 100% 차폐를 달성할 수 있는 최소 영역을 보장합니다. 그림에 나타난 바와 같이, 기존 자기회로의 자기장선은 대칭적으로 발산하는 반면, 할바흐 배열의 자기장선은 대부분 작업영역에 집중되어 있어 자기흡인력을 향상시킬 수 있다.
다극 자기 회로
다극 자기 회로는 주로 자기장 선의 특성을 활용하여 가장 가까운 다른 극을 우선적으로 선택하여 자기 회로를 형성합니다. 일반 단극 자석과 비교하여 다극 자기 회로의 자기력선(자기장)은 표면에 더 집중되어 있으며, 특히 극이 많을수록 더 분명해집니다. 다극 자기 회로에는 두 가지 유형이 있는데, 하나는 하나의 자석의 다극 자화 방식이고 다른 하나는 다중 단극 자석의 흡착 방식입니다. 두 방식의 차이점은 비용이지만 실제 기능은 동일합니다. 작은 간격으로 흡착하는 경우 다극 자기 회로의 장점은 매우 분명합니다.
자기 회로에 집중
포커싱 자기 회로는 특수한 자기 회로 방향을 사용하여 작은 영역에 자기장을 집중시켜 이 영역의 자기장을 매우 강하게 만들어 1T에 도달하기도 하며 이는 정확한 위치 지정 및 국소 유도에 매우 도움이 됩니다.
자성재료
자기 투과성 재료는 자기장 루프를 사용하여 자기 저항이 가장 작은 경로를 우선시합니다. 자기회로에 투자율이 높은 재료(SUS430, SPCC, DT4 등)를 사용하면 자기장의 방향을 잘 유도하여 국부적인 자화 및 절연을 달성할 수 있습니다. 효과.

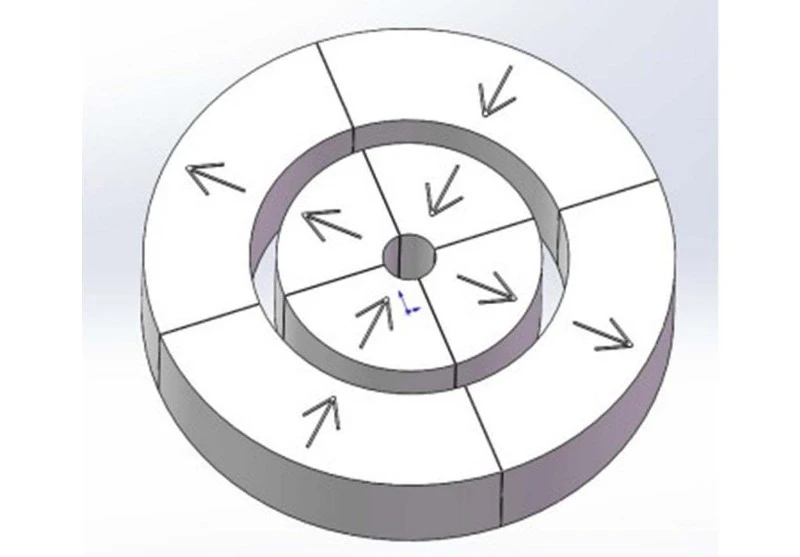

유연한 전송
유연한 변속기의 특징은 자석에 의해 형성된 인력과 척력이 비접촉 유연한 변속기를 달성하고, 크기가 작고, 구조가 간단하며, 자석의 부피와 에어 갭 크기에 따라 토크를 변경할 수 있고, 조정 가능한 공간이 크다는 것입니다.

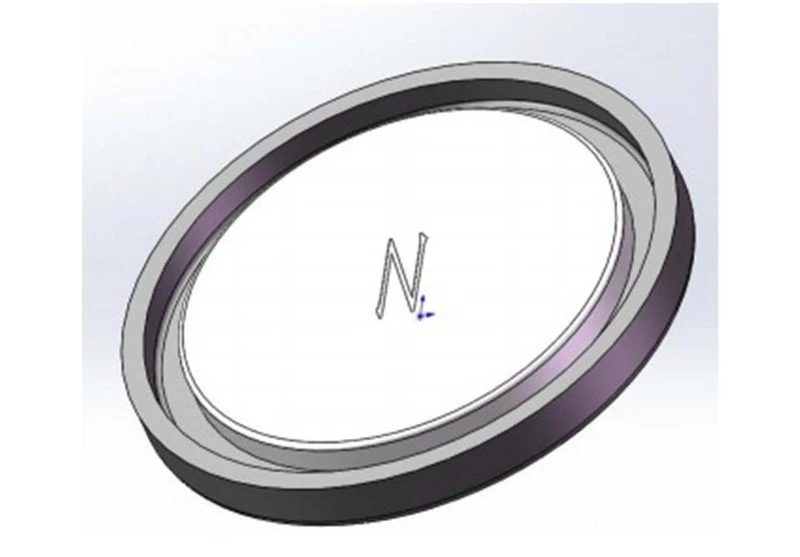

단면 자석
단면 자석의 특징은 자석의 한쪽 극성이 차폐되고 반대쪽 극성이 유지된다는 것입니다. 직접적인 흡착력은 더 크지만, 거리가 멀어질수록 자기력은 크게 약화됩니다.
자기 구조
형태적 특징은 자석과 철요크가 극성에 따라 상대적으로 배열되어 있다는 점이다. 자석의 두께와 철요크의 두께 비율이 증가할수록 철요크의 두께가 두꺼워질수록 자기력선의 발산은 작아진다. 자화 구조는 에어 갭의 크기에 따라 유연하게 설계되어 최적의 효과를 얻을 수 있어 자석을 효과적으로 절약할 수 있습니다. 자기장은 철제 요크를 따라 고르게 분포되지만 조립 비용이 높다는 단점이 있습니다.
