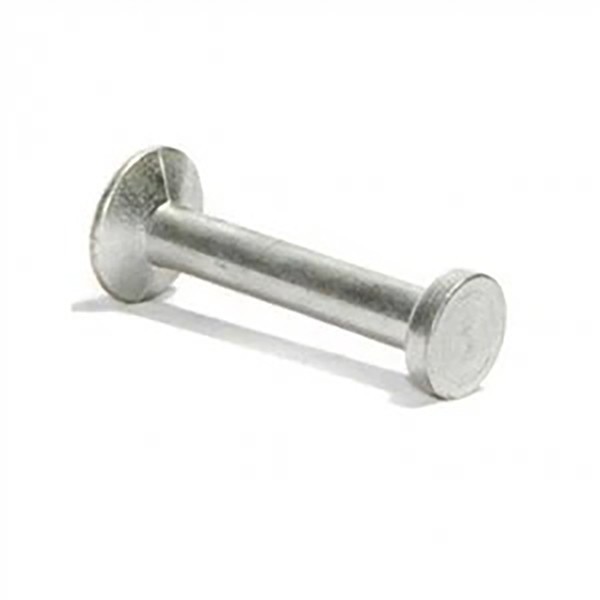

리프팅 앵커 소개
리프팅 앵커는 망간 강철 .에서 열렬히 단조되어 있습니다 . 이전 헤드는 리프팅 눈이 관여하는 구형 좌석을 제공하는 반면, 디스크 모양의 발이 콘크리트 .가 위조 된 부분으로 인해 콘크리트 .가 포함되어 있기 때문에 신속한 리프트 앵커는 안전한 작업 하중에 의존하지 않으며,.}}}}}}}}}} {3}는 최대 안전을 제공합니다. 구조 . 이것은 앵커가 4 : 1 안전 계수의 OSHA 요구 사항을 쉽게 충족시킬 수있게 해줍니다 . 현재 다양한 스타일과 가중치로 앵커를 들어야하며 공장 지향 판매 가격은 경쟁력이 있습니다.
리프팅 앵커, 클러치 및 액세서리는 프리 캐스트 콘크리트 요소의 운송, 리깅 및 리프팅 중에 콘크리트 구성 요소 리프팅 콘크리트 구성 요소를 쉽고 효율적이며 안전하게 만듭니다 . 핀 리프팅 앵커
리프팅 앵커 시스템은 캐스트 인 리프팅 앵커,리스 포머 및 커스텀 피팅 리프팅 클러치 .를 결합한 완전히 엔지니어링 된 접근 방식을 사용하여 리프팅 앵커 시스템을 사용하여 더 적은 실패를 초래하고 손상 또는 건축이 지연된 .으로 인한 시간과 비용을 줄입니다.
리프팅 앵커는 리프팅 앵커 범위에서 가장 다재다능하고 널리 사용되는 앵커 . 광범위한 작업 하중 제한 (WLL)에서 사용할 수있는 모든 리프팅 앵커를 3850 . 1 : 2015.로 준수하여 로컬 테스트에 대한 Reid의 약속과 일관하여 500 개별 테스트를 수행했으며, 앵커는 50 번의 테스트를 수행했으며, 앵커는 50 번의 테스트를 수행했습니다. 150 톤의 콘크리트.
앵커는 언급 된 GME 리프팅 장치 .과 함께 사용될 수 있습니다.
구형 헤드 앵커는 프리 캐스트 콘크리트 장치의 운반을 위해 설계되었습니다 . 전송 체인 내의 다중 용도 (생산에서 유닛의 설치로) 반복 사용되지 않는이 설치 및 응용 프로그램 지침은 반복적 인 사용법 (e .} G ., Ballasts 또는 Ballest를 지정하지 않습니다. 고정 .
생산 장비 및 프로세스
우리를 경쟁 업체와 차별화시키는 것은 이상적인 자기 솔루션, 우수한 품질 및 훌륭한 서비스 .입니다.
최첨단 측정 및 테스트 장치가 장착 된 테스트 실험실을 통해 QC Dept .은 고품질 표준의 지속적인 개발 및 유지 보수를 보장하고 고객 요구 사항 및 모든 해당 규정 .에 대한 모든 준수를 보장합니다.
(아래와 같은 생산 장비 및 프로세스)
부품 생산에서 최종 제품에 이르기까지 프로세스에는 . 단계가 필요합니다 (특정 생산 공정은 다른 장비 기능에 따라 다름).
품질을 보장하기 위해 업계 표준 .에 대한 엄격한 품질 점검을 수행합니다. 특수 품질 검사관은 각 프로세스를 검사 할 책임이 있습니다 ..
과거 프로젝트

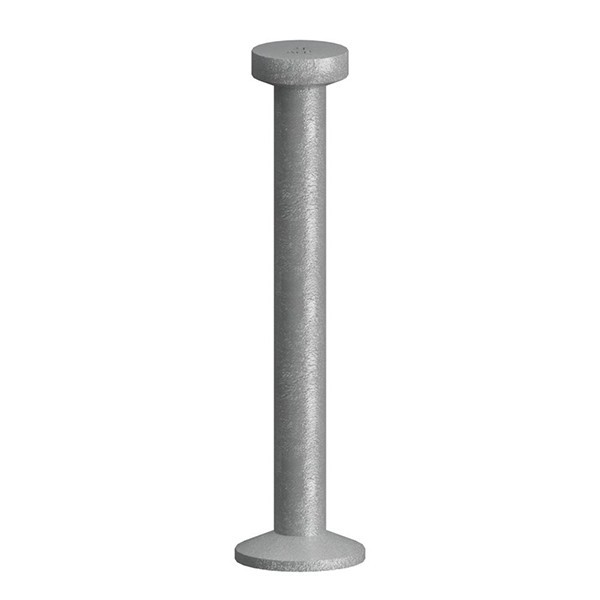

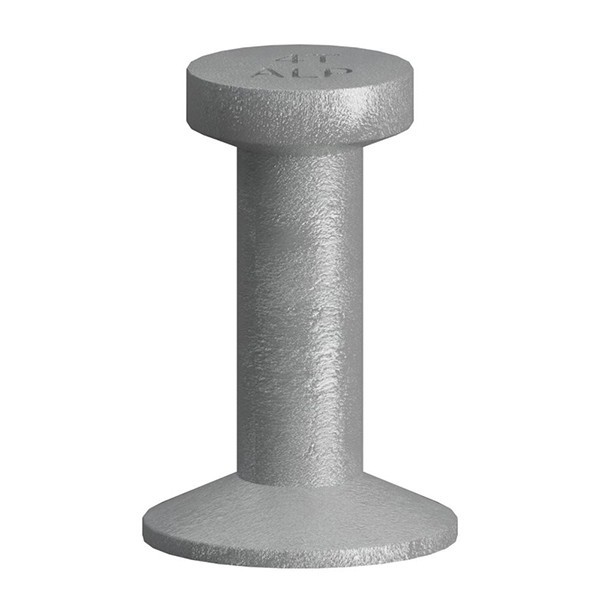

미국 표준 리프팅 앵커
리프팅 앵커는 고강도 강철로 제작되고 강화 된 내구성 . 특수 설계된 리프팅 헤드는 리프팅 클러치 또는 리프팅 눈과 결합 할 때 하중 분포를 보장하는 반면, 대형 단조 앵커 풋은 콘크리트에 단단히 내장되어. {}}} {}} {}}... 4 : 1 추가 신뢰성을위한 안전 계수 . 표준 보호 마감은 우수한 부식 저항을위한 핫 다프 아연 도금입니다 .
| 암호 | 톤 | 길이 | 무게 조각 당 (LBS) |
1500 PSI (LBS) |
2500 psi (lbs) |
3500 psi (LBS) |
5000 psi (lbs) |
최소 . 가장자리 장력 | 최소 . 가장자리 전단 |
| la1t -238 l | 1T | 2-3/8" | 0.13 | 1,045 | 1,350 | 1,600 | 1,910 | 8" | 12" |
| la1t -258 l | 1T | 2-5/8" | 0.14 | 1,160 | 1,500 | 1,770 | 2,000 | 9" | 12" |
| la1t -338 l | 1T | 3-3/8" | 0.16 | 1,900 | 2,000 | 2,000 | 2,000 | 8" | 12" |
| la1t -434 l | 1T | 4-3/4" | 0.21 | 2,000 | 2,000 | 2,000 | 2,000 | 10" | 12" |
| la2t -234 l | 2T | 2-3/4" | 0.32 | 1,375 | 1,775 | 2,100 | 2,510 | 8" | 12" |
| la2t -338 l | 2T | 3-3/8" | 0.35 | 2,000 | 2,700 | 3,250 | 3,900 | 8" | 12" |
| la2t -434 l | 2T | 4-3/4" | 0.45 | 3,250 | 4,000 | 4,000 | 4,000 | 10" | 15" |
| la2t -512 l | 2T | 5-1/2" | 0.48 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| la2t -634 l | 2T | 6-3/4" | 0.58 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| la2t -11 l | 2T | 11" | 0.85 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| la4t -212 l | 4T | 2-1/2" | 0.64 | 1,400 | 1,810 | 2,150 | 2,560 | 8" | 12" |
| lat -3 l | 4T | 3" | 0.73 | 1,960 | 2,530 | 2,990 | 3,570 | 8" | 12" |
| la4t -312 l | 4T | 3-1/2" | 0.82 | 2,275 | 2,935 | 3,475 | 4,150 | 8" | 12" |
| LA41334L | 4T | 3-3/4" | 0.85 | 2,550 | 3,250 | 3,950 | 4,700 | 8" | 12" |
| la4t -414 l | 4T | 4-1/4" | 0.91 | 3,000 | 3,850 | 4,550 | 5,450 | 9" | 13" |
| la4t -434 l | 4T | 4-3/4" | 0.98 | 3,650 | 4,700 | 5,600 | 6,700 | 10" | 15" |
| la4t -512 l | 4T | 5-1/2" | 1.08 | 4,550 | 5,850 | 6,950 | 8,000 | 11" | 17" |
| la4t -718 l | 4T | 7-1/8" | 1.32 | 6,900 | 8,000 | 8,000 | 8,000 | 15" | 22" |
| la4t -912 l | 4T | 9-1/2" | 1.6 | 8,000 | 8,000 | 8,000 | 8,000 | 17" | 28" |
| la8t -434 l | 8T | 4-3/4" | 2.15 | 4,050 | 5,200 | 6,200 | 7,450 | 10" | 15" |
| la8t -634 l | 8T | 6-3/4" | 2.5 | 7,000 | 9,000 | 10,750 | 12,850 | 14" | 21" |
| la8t -834 l | 8T | 8-3/4" | 3.03 | 12,940 | 16,000 | 16,000 | 16,000 | 18" | 27" |
| la8t -10 l | 8T | 10" | 3.4 | 14,790 | 16,000 | 16,000 | 16,000 | 20" | 30" |
| la8t -1338 l | 8T | 13-3/8" | 4.25 | 16,000 | 16,000 | 16,000 | 16,000 | 27" | 41" |
| la8t -2634 l | 8T | 26-3/4" | 7.9 | 16,000 | 16,000 | 16,000 | 16,000 | 27" | 41" |
| la16t -778 l | 16T | 7-7/8" | 6.6 | 7,000 | 9,000 | 10,750 | 12,850 | 14" | 21" |
| la20t -10 l | 20T | 10" | 8.25 | 11,750 | 15,150 | 17,950 | 21,500 | 20" | 30" |
| la20t -1934 l | 20T | 19-3/4" | 13.5 | 26,000 | 33,800 | 40,000 | 40,000 | 40" | 48" |
테이블은 정상 체중 콘크리트 (145-150 PCF)를 기반으로합니다.
최소 앵커 간격은 게시 된 가장자리 거리 .의 2 배입니다.
상위로드 값을 달성하려면 최소한의 강화가 필요합니다
반경 섹션의 용량은 줄어 듭니다. -GME를 참조하십시오
위의 용량은 기계 테스트, 콘크리트 테스트를 기반으로하며 사용 가능합니다.
하중은 로딩시 .의 다양한 조건을 수용하기 위해 다양한 콘크리트 강도 (PSL)에 나열됩니다.
적절한 리깅 및 모든 리프팅 각도 하중 배율은 실제 적용 하중을 결정하는 데 사용됩니다 .
게시 된 값을 달성하려면 앵커의 발 아래 1 "최소 콘크리트 덮개가 필요합니다 .
절연 벽 패널 및 슬래브 애플리케이션의 경우 앵커의 발은 발 위에 완전히 콘크리트 베어링이 산업 데이터를 달성하는 한 발의 깊이에 앉거나 절제 될 수 있습니다. ..
얇은 슬래브의 리프팅 및 취급을 위해, 설계는 슬래브가 올바르게 강화되도록 굽힘 응력이 슬래브를 깨뜨리는 것을 방지해야합니다 ..
앵커 주요 경쟁 우위를 높이십시오
1. 10 년 이상, 건축 자재 제조에 4 년의 초점
2. GME의 제품은 공장 QA에 의해 향상되고 생산 중 . 필요한 경우 각 주문은 테스트를 참조하는 인증서와 함께 전송 될 수 있습니다.
3. OEM/ODOM 기능 : 10 년 이상의 경험
자동화 된 앵커 피드에 최적화 된 회전 대칭으로 인한 쉬운 설치 .
5. 리프팅 장치를 앵커로 빠르게 커플 링 .
6. 강력하고 오래 지속되는 리프팅 장치 .
과거 제품 목록

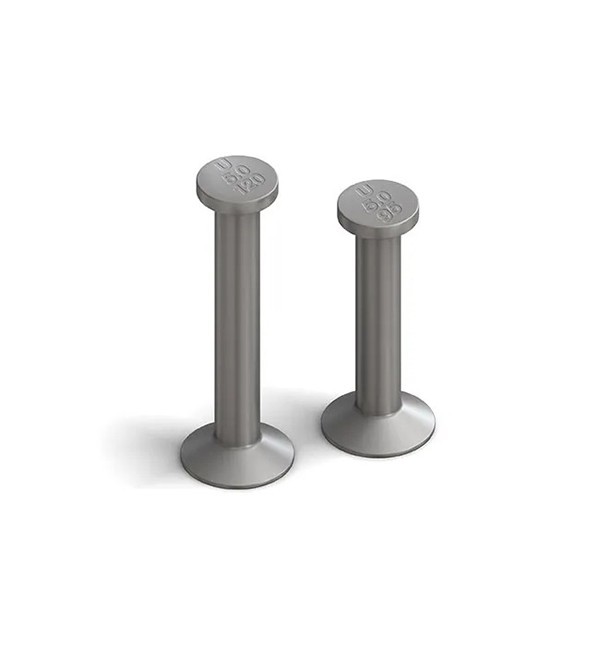

리프팅 앵커
|
|
||||||||

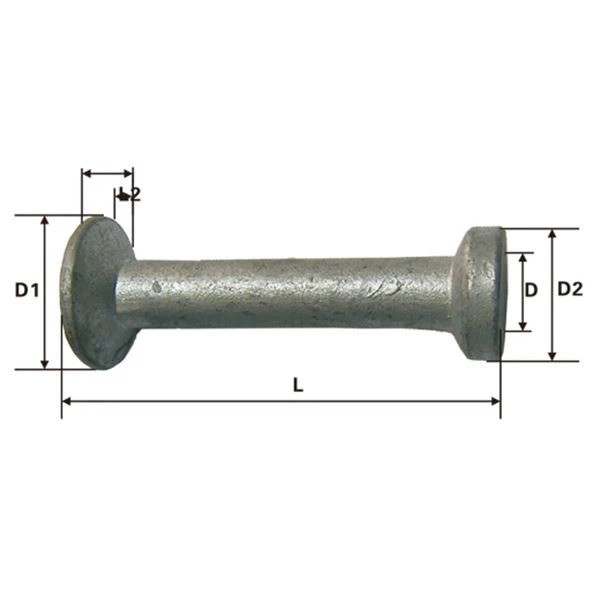

| 암호 | 로드 그룹 | L | D | D1 | D2 | S | R | AR |
| T | mm | mm | mm | mm | mm | mm | mm | |
| la 1.3-120 | 1.3 | 120 | 10 | 19 | 25 | 10 | 30 | 390 |
| la 1.3-240 | 1.3 | 120 | 10 | 19 | 25 | 10 | 30 | 390 |
| la 2-190 | 2 | 190 | 14 | 26 | 35 | 11 | 37 | 450 |
| la 2-280 | 2 | 280 | 14 | 26 | 35 | 11 | 37 | 450 |
| la 2.5-170 | 2.5 | 170 | 14 | 26 | 35 | 11 | 37 | 540 |
| la 2.5-280 | 2.5 | 280 | 14 | 26 | 35 | 11 | 37 | 540 |
| la 4-210 | 4 | 210 | 18 | 36 | 45 | 15 | 47 | 675 |
| la 4-240 | 4 | 240 | 18 | 36 | 45 | 15 | 47 | 675 |
| la 4-340 | 4 | 340 | 18 | 36 | 45 | 15 | 47 | 675 |
| la 4-420 | 4 | 420 | 18 | 36 | 45 | 15 | 47 | 675 |
| la 5-240 | 5 | 240 | 20 | 36 | 45 | 15 | 47 | 765 |
| la 5-340 | 5 | 340 | 20 | 36 | 45 | 15 | 47 | 765 |
| la 5-480 | 5 | 480 | 20 | 36 | 45 | 15 | 47 | 765 |
| la 7.5-300 | 7.5 | 300 | 24 | 46 | 60 | 15 | 59 | 945 |
| la 7.5-540 | 7.5 | 540 | 24 | 46 | 60 | 15 | 59 | 945 |
| la 7.5-680 | 7.5 | 680 | 24 | 46 | 60 | 15 | 59 | 945 |
| la 10-340 | 10 | 340 | 28 | 46 | 70 | 15 | 59 | 1100 |
| la 10-680 | 10 | 680 | 28 | 46 | 70 | 15 | 59 | 1100 |
| la 15-400 | 15 | 400 | 34 | 69 | 98 | 15 | 80 | 1250 |
| la 20-500 | 20 | 500 | 38 | 69 | 98 | 15 | 80 | 1550 |
| la 20-1000 | 20 | 1000 | 38 | 69 | 98 | 15 | 80 | 1550 |
| la 32-700 | 32 | 700 | 50 | 88 | 135 | 23 | 107 | 2150 |
| la 32-1200 | 32 | 1200 | 50 | 88 | 135 | 23 | 107 |
21 |
이중 헤드 리프팅 앵커
|
|
||||||||||
| 암호 | 정격 하중 | 크기 (mm) | 인기있는 길이 | |||||||
| 톤 | D | D1 | D2 | (mm) | ||||||
| da -1.3 | 1.3 | 10 | 19 | 25 | 50 | 55 | 65 | 85 | 100 | 120 |
| da -2.5 | 2.5 | 14 | 26 | 35 | 65 | 85 | 110 | 120 | 140 | 170 |
| da -5.0 | 5.0 | 20 | 36 | 50 | 95 | 120 | 140 | 170 | 180 | 210 |
쉬운 리프트 유틸리티 앵커
|
|
||||||
| 암호 | 크기 | 인장 하중 | 치수 (인치) | 슬래브 두께 | ||
| SWL (LBS) | H | L | D | 인치 | ||
| elua -12 v -1200 | 12V | 1200 | 3-1/8 | 5.28 | 0.45 | 4 |
| elua -12 v -3000 | 3000 | 3-3/4 | 6 | 4-1/2 | ||
| elua -12 v -4000 | 4000 | 4-3/4 | 7.12 | 5-1/2 | ||
| elua -12 v -5000 | 5000 | 6-3/4 | 9.38 | 8 | ||
| elua -17 v -2000 | 17V | 2000 | 3-1/8 | 5.3 | 0.67 | 4 |
| elua -17 v -4000 | 4000 | 3-3/4 | 6.8 | 4-1/2 | ||
| elua -17 v -6000 | 6000 | 4-3/4 | 7.4 | 5-1/2 | ||
| elua -17 v -10000 | 10000 | 6-3/4 | 10 | 8 | ||
플레이트 앵커
|
|
|||||
| 암호 | 정격 하중 | 인기있는 길이 (L) | AXB | ||
| 톤 | mm | mm | |||
| PA -2.5 | 2.5 | 55 | 120 | 70x70 | |
| PA -5.0 | 5.0 | 55 | 65 | 110 | 90*90 |
| PA -10.0 | 10.0 | 115 | 90*90 | ||
직선 철근 앵커
|
|
||||
| 암호 | 정격 하중 | 인기있는 길이 | ||
| 톤 | L (MM) | |||
| sra -2.5 | 2.5 | 400 | 520 | |
| sra -4.0 | 4.0 | 510 | 720 | 1150 |
| sra -5.0 | 5.0 | 580 | 900 | |
| sra -7.5 | 7.5 | 750 | 1150 | |
| sra -10.0 | 10.0 | 870 | 1300 | |
| sra -15.0 | 15.0 | 1080 | 1550 | |
오프셋 리프팅 앵커
|
|
|||||
| 암호 | 정격 하중 | 크기 (mm) | |||
| 톤 | D | D1 | D2 | L | |
| 오슬라 -1.3-227 | 1.3 | 10 | 19 | 25 | 227 |
| 오슬라 -2.5-268 | 2.5 | 14 | 26 | 35 | 268 |
| 오슬라 -4.0-406 | 4.0 | 18 | 36 | 45 | 406 |
| 오슬라 -5.0-466 | 5.0 | 20 | 36 | 50 | 466 |
| 오슬라 -7.5-664 | 7.5 | 24 | 46 | 60 | 664 |
| 오슬라 -10.0-667 | 10.0 | 28 | 46 | 70 | 667 |
| 오슬라 -15.0-825 | 15.0 | 34 | 69 | 85 | 825 |
| 오슬라 -20.0-986 | 20.0 | 38 | 69 | 98 | 986 |
눈 앵커
|
|
|||||
| 암호 | 정격 하중 | 크기 (mm) | |||
| 톤 | D | D1 | L | S | |
| ea -1.3-65 | 1.3 | 10 | 19 | 65 | 8 |
| ea -2.5-90 | 2.5 | 14 | 26 | 90 | 10 |
| ea -5.0-120 | 5.0 | 20 | 36 | 120 | 14 |
| ea -10.0-180 | 10.0 | 28 | 46 | 180 | 20 |
| ea -20.0-250 | 20.0 | 38 | 69 | 250 | 28 |
안전 계수는 3 : 1. 요청시 다른 길이와 하중 용량은 .을 사용할 수 있습니다.
스테인레스 스틸 304 (A2) / 316 (A4) / 20MN2AARE 요청시 가능
사양: 1.3T, 2.5T, 4T, 5T, 7.5T, 10T, 15T, 20T, 32T
표면:원래 색상 . 아연 도금 . 뜨거운 딥 아연 도금
시장
GME의 비즈니스 범위는 호주, 캐나다, 미국, 태국 및 기타 국가 .를 포함하여 고객 기반 및 생산 능력을 지속적으로 확장하여 . GME는 하루에 12 시간 . 고객에게 프로젝트 설계 및 제조 서비스를 제공 할 수 있습니다.
구형 헤드 T 앵커 테스트 보고서
응용 프로그램 사진
품질 관리 시스템
2014 년 5 월, 우리의 공장은 품질 관리 시스템 TS16949를 통과했으며 10 월에는 ISO14001, ISO9001 및 GB/28001.을 통과했습니다.
우리의 공장은 고객 방향, 프로세스 제어, 품질 비용 관리 강조 및 폐기물 감소를 기반으로 프로세스 관리를 수행합니다. . . 우리는 고급 제품 품질 계획 (APQP), 잠재적 실패 모드 및 효과 분석 (SPPAP), 생산 부품 승인 프로세스 (PPAP), MAS (everencement process), 측정 시스템 (MAS). {}} {}}}}}}}}}}}}}}.
5R 관리 자료 조달 시스템
구매 관리자는 7 년 이상의 구매 경험을 보유하고 있으며 품질 관리 경험이 풍부하며 다른 공장, 다른 제품 및 다양한 품질 수준의 장점 .
앵커 선택 기준
최대 부하 용량, 모서리 거리 및 장착 값은 해당 테이블 .에서 찾을 수 있습니다. . 어떤 유형의 앵커 유형 (앵커에 작용하는 부하에 따라)에 관계없이 다음 요소를 고려해야합니다.
● 공연자의 무게
● 앵커 수
● 앵커 레이아웃
●로드 베어링 앵커 수
● 호이스트의 개구각
● 앵커 대각선 풀 특성
● 동적 하중
● 파편에 대한 접착력 슬래브가 수평으로 주조 된 다음 틸트 테이블없이 똑바로 들어 올리면 적절한 강화를 확인하십시오.
앵커 수
앵커의 수는 . 2 개 이상의 케이블이있는 호이스트가 단일 축을 따라 정렬되는지 정적으로 불확실합니다 . 3 개 이상의 케이블이있는 호이스트는 모든 앵커 사이에로드가 분포되도록 조치를 취하지 않도록 정적으로 불확실한 것으로 간주되는지 정적으로 불확실한 호이스트의 유형을 결정합니다. 확장 빔 등 .) .
로드 용량
앵커의 하중 용량은 다음에 따라 다릅니다.
● 리프트 시점에 콘크리트 압축 강도 초점 (큐브 테스트 15 × 15 × 15 cm)
● 앵커의 앵커리지 길이
● 에지 및 축 앵커 간격
●로드 방향
● 강화 레이아웃
상대 프로젝트 (와 함께)
2019 년 9 월, GME는 태국 프리 캐스트 콘크리트 전시회에 참여하여 전시회 . 전시회를 성공적으로 마무리했습니다.
전시회 후, 우리는 고객의 공장에 가서 고객을위한 솔루션을 배우고 제공합니다 .
제작 워크숍
포괄적 인 실험실
리프팅 풋 앵커 포장
제품 포장의 품질은 제품의 품질 .에 직접적인 영향을 미칩니다. 따라서 엄격한 포장 관리 시스템을 설정했습니다.
엄격한 책임 시스템
포장 품질을위한 검사 시스템
과학적 제어 통계 방법
바다 별 포장 세부 사항
목재 카톤+ 직물 가방+ 아이언 벨트
1. 7 년 동안 신뢰할 수있는 상품 보호 및 고객 불만 없음 .
2. 로딩 및 언 로딩의 기계화 및 자동화 조건을 만듭니다 .
3. 포장 크기를 줄이고 운송 비용 절감 .
4. 포장 비용 절약 .
5. 상품의 재고를 용이하게하려면 .
6. 포장 표준화 촉진 .
7. 저장 비용을 줄이려면 .
8. 수분 방지
아래와 같이 포장 목록
